EE 2017 Opto-Elektronica, handleiding NL
De oorspronkelijke Duitse handleiding is door mij vertaald en omgezet in een Nederlandse handleiding.
Download link: EE 2017 Handleiding NL
Nieuwe componenten
| Belangrijkste componenten zijn hier uiteraard de fototransistor BPW22 (wit) en de infrarooddiode CQY58 (oranje). Beiden zijn vervangen door nieuwe componenten (IR dioden 940 nm) en gemonteerd op een nieuw PCB. Ook zijn van de relaisprint en de drukschakelaar nieuwe printen gemaakt, zie hiervoor de EE 2016 Ultrasoon pagina. Hiermee kunnen alle schakelingen gebouwd worden van deze experimenteerdoos. |
| Component | Foto | Opmerkingen |
|---|---|---|
| CQY58 (oranje) |  | Infrarood TX diode |

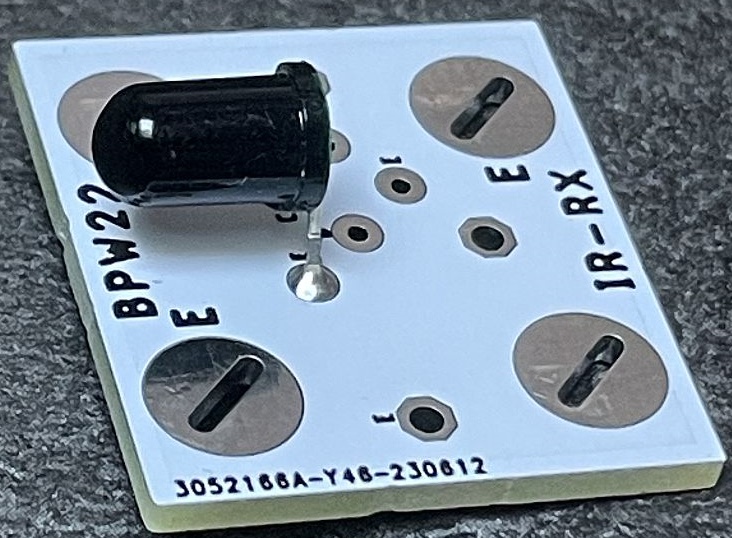

| BPW22 (wit) |  | Infrarood RX diode, de A(node) is verbonden met de E aansluiting op de PCB en de K(athode) is verbonden met de C aansluiting. |
EE 2017 Elektronica Experimenteerdoos
Hier de tabel met alle bedradingsschema's. De bedradingsschema's zelf zijn gemaakt met behulp van het Windows programma Winfig.
De WinFig source-files zijn in een zip-file geplaatst en zijn hier te downloaden.
