EE 2015 Digitale Techniek, handleiding NL
Deze handleiding is een kopie van wat op Internet beschikbaar is.
Download link: EE 2015 Digitale Techniek NL
Nieuwe componenten
| Voor deze experimenteerdoos zijn alle oorspronkelijke TTL ICs vervangen door HC varianten, deze hebben een lager stroomverbruik en zijn minder kritisch bij lagere spanningen. Voor alle ICs zijn nieuwe PCBs gemaakt, die overeenkomen met de oorspronkelijke printen. Ook de relaisprint is nieuw gemaakt, zie hiervoor de EE 2016 Ultrasoon pagina. |

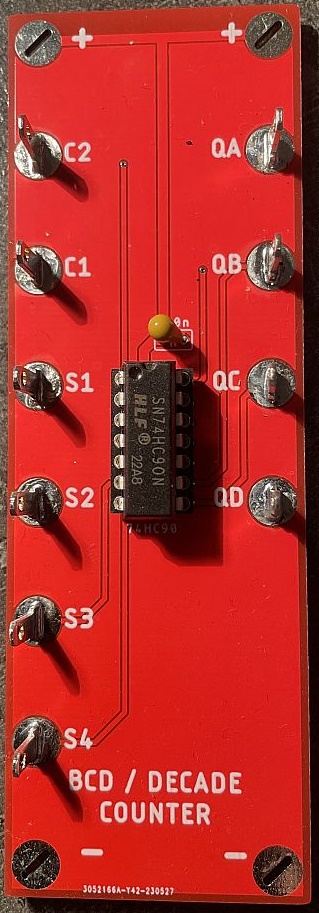

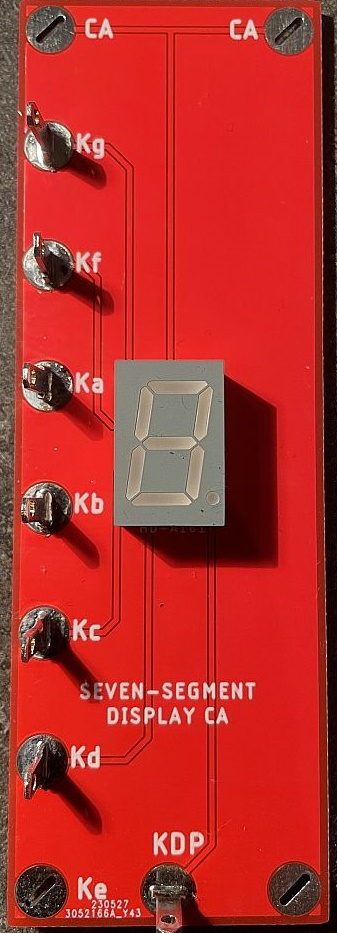

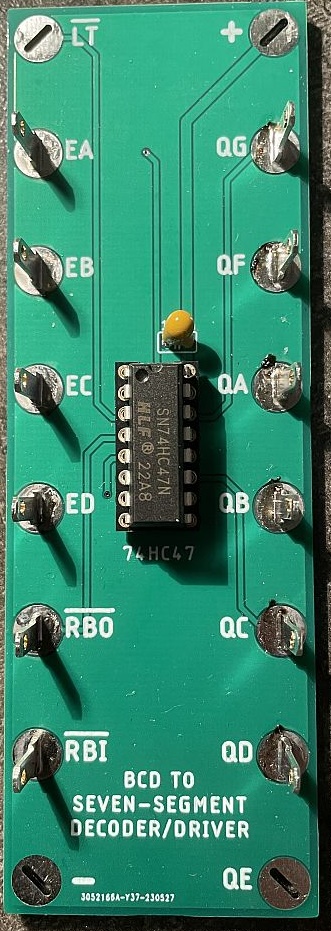

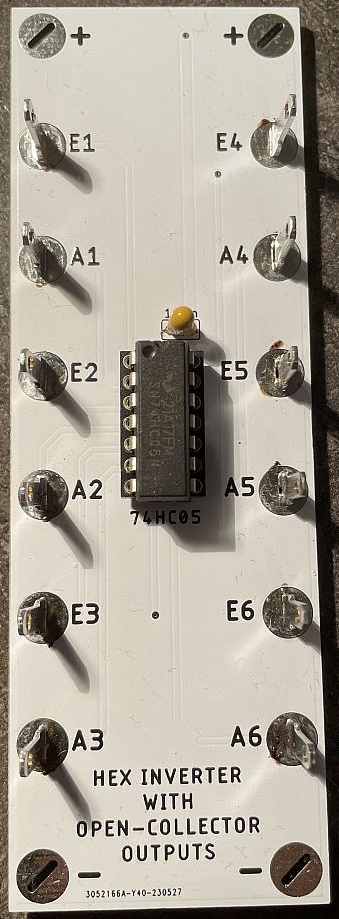

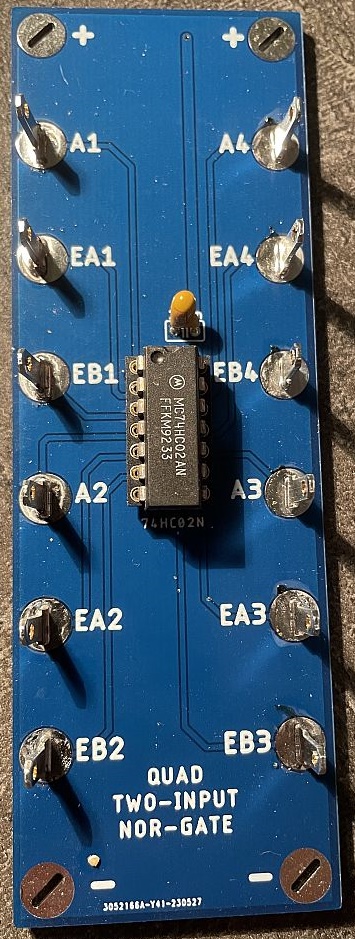

| 74HC02 | 74HC05 | 74HC47 | 74HC90 | 7-segment display |
|---|---|---|---|---|
 |  |  |
 |  |
EE 2015 Elektronica Experimenteerdoos
Hier de tabel met alle bedradingsschema's. De bedradingsschema's zelf zijn gemaakt met behulp van het Windows programma Winfig.
De WinFig source-files zijn in een zip-file geplaatst en zijn hier te downloaden.
| Nummer | Beschrijving | Opmerkingen |
|---|---|---|
| 2.4. Verschillende bouwelementen | ||
| 2.42 | Relaisschakeling 1 | Ook in EE2016 (Ultrasoon) en EE2017 (Opto) |
| 2.43 | Relaisschakeling 2 | Ook in EE2016 (Ultrasoon) en EE2017 (Opto) |
| 2.44 | Relaisschakeling 3 | Ook in EE2016 (Ultrasoon) en EE2017 (Opto) |
| 2.45 | Relaisschakeling 4 | Ook in EE2016 (Ultrasoon) en EE2017 (Opto) |
| 2.46 | Relaisschakeling 5 | Ook in EE2016 (Ultrasoon) en EE2017 (Opto) |
| 2.47 | Relaisschakeling 6 | Ook in EE2016 (Ultrasoon) en EE2017 (Opto) |
| 2.48 | Relaisschakeling 7 | Ook in EE2016 (Ultrasoon) en EE2017 (Opto) |
| 2.49 | Relaisschakeling 8 | Ook in EE2016 (Ultrasoon) en EE2017 (Opto) |
| 3.9. Digitale Techniek | ||
| 3.1 | OR poort met schakelaars | |
| 3.2 | OR poort met LEDs | |
| 3.3 | OR poort met transistors | |
| 3.4 | AND poort met schakelaars | |
| 3.5 | AND poort met LEDs en diodes | |
| 3.6 | AND poort met transistors | |
| 3.7 | AND poort op transistor TTL manier | |
| 4.10. Logische schakelingen | ||
| 4.10.01 | Inverter schakeling | ICs: 7405 (wit) |
| 4.10.02 | Identiteit schakeling | ICs: 7405 (wit) |
| 4.10.03 | NOR met Wired-AND transistors | ICs: - |
| 4.10.03.1 | NOR met Inverters | ICs: 7405 (wit) |
| 4.10.04 | OR met Inverters | ICs: 7405 (wit) |
| 4.10.05 | AND met Inverters | ICs: 7405 (wit) |
| 4.10.06 | NAND met Inverters | ICs: 7405 (wit) |
| 4.10.07 | NOR schakeling | ICs: 7402 (blauw) |
| 4.10.08 | Inverter schakeling met NOR | ICs: 7402 (blauw) |
| 4.10.09 | OR schakeling met NOR | ICs: 7402 (blauw) |
| 4.10.10 | AND schakeling met NOR | ICs: 7402 (blauw) |
| 4.10.11 | NAND schakeling met NOR | ICs: 7402 (blauw) |
| 4.10.12 | XOR schakeling met NOR | ICs: 7402 (blauw), 7405 (wit) |
| 4.10.13 | XNOR schakeling met NOR | ICs: 7402 (blauw), 7405 (wit) |
| 4.10.14 | AND met inverterende ingang | A = !EA & EB, ICs: 7402 (blauw) |
| 4.10.15 | NAND met inverterende ingang | A = EA | !EB, ICs: 7402 (blauw) |
| 4.10.16 | OR met inverterende ingang | A = !EA | EB, ICs: 7402 (blauw) |
| 4.10.17 | NOR met inverterende ingang | A = EA & !EB, ICs: 7402 (blauw) |
| 4.10.18 | NOR met 6 inputs | ICs: 7405 (wit) |
| 4.10.19 | OR met 5 inputs | ICs: 7405 (wit) |
| 4.10.20 | 1-bit half-adder | ICs: 7402 (blauw), 7405 (wit) |
| 4.10.21 | 1-bit subtract | ICs: 7402 (blauw), 7405 (wit) |
| 4.10.22 | 2-bit binair naar decimaal omzetter | ICs: 7402 (blauw), 7405 (wit) |
| 4.10.23 | 2-bit decimaal naar binair omzetter | ICs: 7402 (blauw), 7405 (wit) |
| 4.10.24 | knipper oscillator | ICs: 7402 (blauw) |
| 4.10.25 | start-stop oscillator | ICs: 7402 (blauw) |
| 4.10.26 | Set-Reset flip-flop | ICs: 7402 (blauw) |
| 4.10.27 | D flip-flop | ICs: 7402 (blauw), 7405 (wit) |
| 4.10.28 | Monostabiele multivibrator | ICs: 7402 (blauw) |
| 4.10.29 | Flip-Flop met 3 toestanden | ICs: 7402 (blauw) |
| 4.11.3 | Instelbare teller | ICs: 7402 (blauw), 7490 (rood) |
| 4.12.1 | Testschakeling voor 7-segment display | ICs: CQY81 (oranje) |
| 4.13.3 | BCD naar decimaal omzetter | ICs: 7447 (groen), CQY81 (oranje) |
| 4.14.1 | Interface van NOR naar relais schakeling | ICs: 7402 (blauw) |
| 4.14.2 | Interface van Inverter naar relais schakeling | ICs: 7405 (wit) |
| 4.14.3 | Interface van NOR naar Opamp schakeling | ICs: LM3900 (geel), 7402 (blauw) |
| 4.14.4 | Vochtigheidsverklikker met NOR | ICs: LM3900 (geel), 7402 (blauw) |
| 5. Elektronische toestellen | ||
| 5.01 | Impulsteller | ICs: 7402 (blauw), 7490 (rood), 7447 (groen), CQY81 (oranje) |
| 5.02 | Trapspanningsgenerator | ICs: 7402 (blauw), 7405 (wit), 7490 (rood) |
| 5.03 | Trapsgewijze toongenerator | ICs: 7402 (blauw), 7490 (rood) |
| 5.04 | Teller met cijferaanwijzing tot 10 | ICs: 7402 (blauw), 7490 (rood), 7447 (groen), CQY81 (oranje) |
| 5.05 | Elektronische speelautomaat | ICs: 7402 (blauw), 7490 (rood), 7447 (groen), CQY81 (oranje) |
| 5.06 | Elektronische dobbelsteen | ICs: 7402 (blauw), 7405 (wit), 7490 (rood), 7447 (groen), CQY81 (oranje) |
| 5.07 | Totomaat | ICs: 7402 (blauw), 7490 (rood), 7447 (groen), CQY81 (oranje) |
| 5.08 | Frequentieteller (A3-formaat) | ICs: LM3900 (geel), 7490 (rood), 7447 (groen), CQY81 (oranje) |
| 5.09 | Generator voor noodsignalen (A3-formaat) | ICs: LM3900 (geel), 7402 (blauw), 7405 (wit), 7490 (rood) |
| 5.10 | Digitale Voltmeter (A3-formaat) | ICs: LM3900 (geel), 7490 (rood), 7447 (groen), CQY81 (oranje) |
