EE 2016 Ultrasoon Techniek, handleiding NL
De oorspronkelijke Duitse handleiding is door mij vertaald en omgezet in een Nederlandse handleiding.
Download link: EE 2016 Handleiding NL
Nieuwe componenten
| Belangrijkste componenten zijn hier uiteraard de ultrasoonsensoren. Beiden zijn vervangen door nieuwe componenten en gemonteerd op een nieuw PCB. Let erop dat er nu een zendende (TX) en een ontvangende (RX) sensor is (de originele sensoren maakten hier geen onderscheid in), hiermee kunnen alle schakelingen gebouwd worden van deze experimenteerdoos. |
| Component | Foto | Opmerkingen |
|---|---|---|

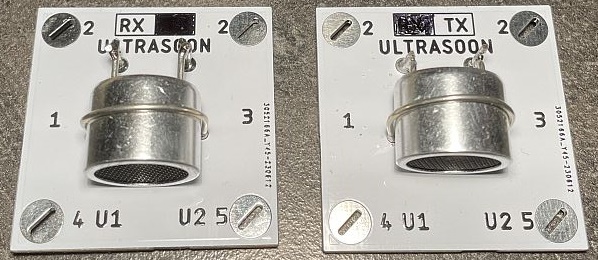

| Ultrasoonsensor |  | Ultrasoon TX en RX sensoren |

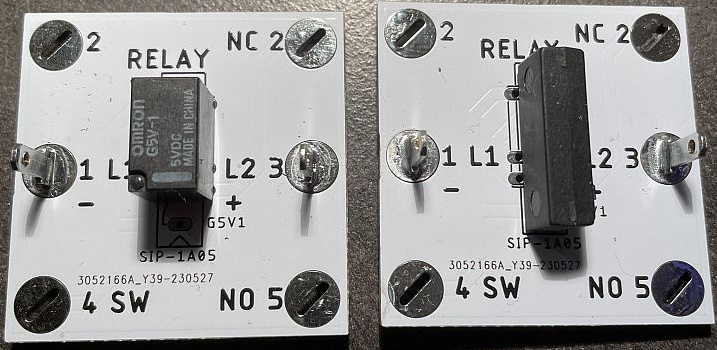

| Relais |  | Voor het relais is een nieuwe print gemaakt waarop zowel een G5V-1-5V relais geplaatst kan worden als een origineel reed-relais. Bij het gewone relais is pin 3 de + van de spoel en pin 1 de - van de spoel, bij het reed-relais maakt dit niet uit. Dit relais wordt ook gebruikt in de EE 2015 en EE 2017 experimenteerdozen. Het voordeel van het G5V-1-5V relais is dat het ook grotere stromen en hogere spanningen aan kan (1 A bij 30 V DC). |

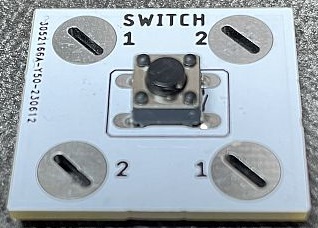

| Drukschakelaar |  | Tactile-switch in plaats van originele drukschakelaar. Deze drukschakelaar wordt ook gebruikt in de EE 2014 en EE 2017 experimenteerdozen. |
EE 2016 Elektronica Experimenteerdoos
Hier de tabel met alle bedradingsschema's. De bedradingsschema's zelf zijn gemaakt met behulp van het Windows programma Winfig.
De WinFig source-files zijn in een zip-file geplaatst en zijn hier te downloaden.
