EE 2013 IC Techniek, handleiding NL

Dit is de handleiding voor de bouwdozen EE 2010 en EE 2013.
Deze handleiding is een kopie van wat op Internet beschikbaar is. Download link: EE 2013 IC Techniek NL

Nieuwe componenten

Voor deze experimenteerdoos zijn voor diverse onderdelen nieuwe PCBs gemaakt.

Component	Foto	Opmerkingen

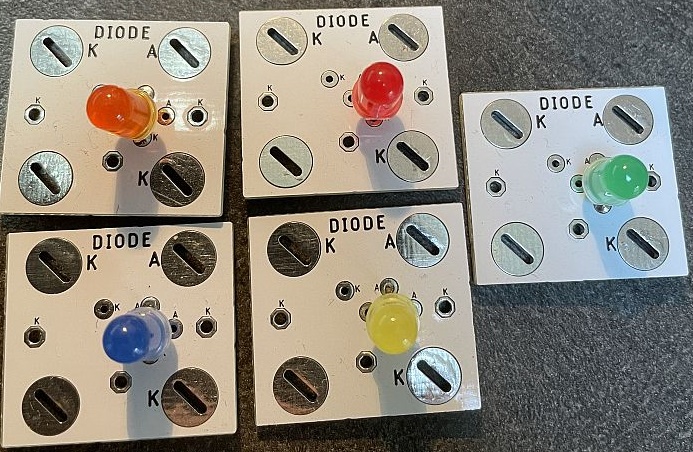

LEDs		De standaard groene en rode LED zijn aangevuld met andere kleuren.
BB110		BB110 capaciteitsdiode.

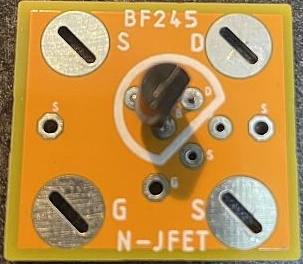

BF245		BF244 of BF245A transistor, kleur geel.

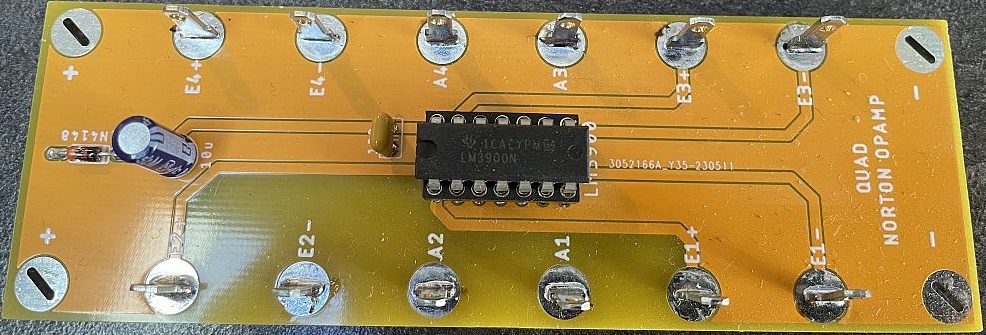

LM3900		LM3900 opamp, kleur geel.

EE 2013 Elektronica Experimenteerdoos

De EE 2013 doos is een basisdoos voor het experimenteren met geïntegreerde schakelingen. De EE 2013 door kan ook samengesteld worden door een EE 2003 doos te combineren met een EE 2010 doos. Hieronder staat de tabel met alle bedradingsschema's van de EE 2013 experimenteerdoos. De bedradingsschema's zelf zijn gemaakt met behulp van het Windows programma Winfig.

De source-files zijn in een zip-file geplaatst en zijn hier te downloaden.

Nummer	Beschrijving	Opmerkingen
	2.2. Halfgeleider-technieken
2.06	LED in doorlaatrichting	Test
2.07	LED in sperrichting
2.12	Transistor BE-overgang
2.13	Transistor BC-overgang
2.14	Transistor CE-overgang
2.15	Transistor Ib-Ic test 1
2.16	Transistor Ib-Ic test 2
2.24	Opamp LM3900 inverterende ingang
2.26	Opamp LM3900 niet-inverterende ingang
2.27	Opamp LM3900 als comparator met 2 LEDs
2.28	Opamp LM3900 als comparator instelbaar
2.29	Capaciteitsdiode test
2.31	FET test 1
2.33	FET test 2
2.34	FET test 3
	3. Elektronische basisschakelingen
3.1.1	Astabiele Multivibrator als knipperlicht
3.1.2	Toongenerator
3.1.2.1	Astabiele Multivibrator en Toongenerator samen
3.1.3	Waarschuwingslicht voor bouwwerken
3.2.1	Monostabiele Multivibrator als elektronische schakelaar
3.2.1.1	Schakelvariant: Bistabiele Multivibrator
3.2.2	Alarminstallatie
3.2.3	Waarschuwingsinstallatie
3.2.4	Controle-installatie met geluidssignaal
3.2.5	Gecombineerd licht-geluidssignaal
3.2.5.1	Schakelvariant: door impulsen gestuurde bistabiele multivibrator
3.3.1	Monostabiele Multivibrator als tijdschakelaar
3.4.1	Schmitt-trigger als spanningscontrole-installatie
3.4.2	Vochtigheidsverklikker met lichtsignaal
3.4.3	Schemerschakelaar
3.4.4	Belichtingsschakelaar
3.4.5	Tijdschakelaar (voor lange tijden)
3.5.1	Logische OR-schakeling
3.5.2	Logische NOR-schakeling
3.5.3	Logische AND-schakeling
3.5.4	Logische NAND-schakeling
3.6.1	Integrator schakeling
3.6.2	Rechthoek-driehoek generator
3.6.3	Trapspanningsgenerator
3.6.3.1	Schakelvariant Trapspanningsgenerator
3.6.4	Zaagtandgenerator
3.7.1	Microfoon voorversterker
3.7.2	Versterker met tegenkoppeling
3.7.3	Actieve geluidssterkteregelaar
3.7.4	LF-versterker
3.7.5	HF-versterker
3.7.6	Mengpaneel met drie ingangen
	4. Elektronische toestellen
4.1.1	Toongenerator
4.1.2	Elektronische brushes
4.1.3	Bastrom
4.1.3.1	Schakelvariant: Bastrom met laagdoorlaatfilter
4.1.4	Automatisch slagwerk (A3-formaat)
4.2.1	Mengversterker met overmodulatieverklikker
4.2.2	Lichtorgel met LEDs
4.2.3	Lichtorgel met mengpaneel (A3-formaat)
4.3.1	Halfautomatische aanraak-morsesleutel
4.4.1	Elektronische eierwekker
4.4.2	Tweetonige hoorn met lichtsignaal
4.4.3	Lichtgevoelige alarminstallatie (A3-formaat)
4.4.4	Klapschakelaar (A3-formaat)
4.4.5	Elektronische deurbel
4.4.6	Alarminstallatie met naderingsschakelaar
4.4.7	Elektronisch combinatieslot (A3-formaat)
4.4.8	Waarschuwings knipperlicht
4.4.9	Reactietester
4.5.1	Belichtingsmeter met LED-signaal
4.5.2	Voltmeter
4.5.3	Controletoestel voor bodemvochtigheid
4.5.4	Dimschakeling
4.5.5	Meettoestel voor watervervuiling (A3-formaat)
4.5.6	Aanraakcontact
4.5.7	Aanraakschakelaar
4.5.8	Leugendetector
4.6.1	FM-ontvanger
4.6.2	FM-ontvanger met aanraakafstemming
